省配線產品
|
通道數：8 路（6 入2 出） 模 式：雙線制模擬量隔離輸入輸出，三端隔離 信 號：電流信號，2 線3 線變送器和四線制信號 免拆線測電流技術，測試過程信號不中斷 保險熔斷報警 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC: 6ES7 331-1KF02\7NF00\7NF10; 332-5HD01\5HF00 等。
內部接口表：

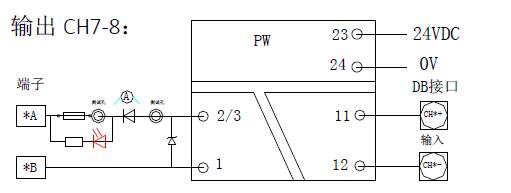

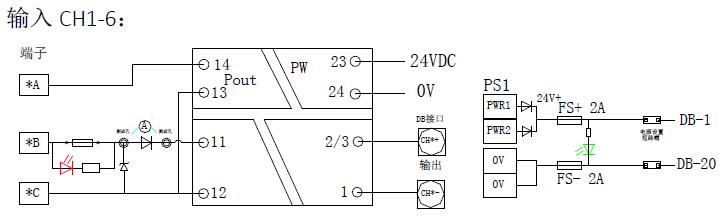

原理圖：

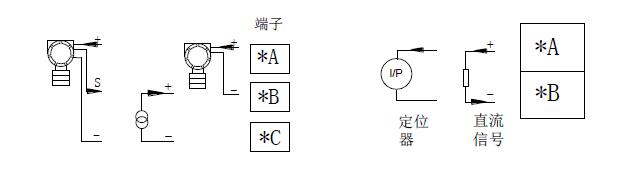

接線圖：
電源設置： 每個DB 口都含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
