PLC程序的調試可以分為模擬調試和現場調試兩個調試過程，在此之前首先對PLC外部接線作仔細檢查，這一個環節很重要。
外部接線一定要準確無誤。也可以用事先編寫好的試驗程序對外部接線做掃描通電檢查來查找接線故障。不過，為了安全考慮，最好將主電路斷開。當確認接線無誤后再連接主電路，將模擬調試好的程序送入用戶存儲器進行調試，直到各部分的功能都正常，并能協調一致地完成整體的控制功能為止。
01
程序的模擬調試
將設計好的程序寫入PLC后（ PLC編程入門），首先逐條仔細檢查，并改正寫入時出現的錯誤。用戶程序一般先在實驗室模擬調試，實際的輸入信號可以用鈕子開關和按鈕來模擬，各輸出量的通／斷狀態用PLC上有關的發光二極管來顯示，一般不用接PLC實際的負載(如接觸器、電磁閥等)�？梢愿鶕δ鼙韴D，在適當的時候用開關或按鈕來模擬實際的反饋信號，如限位開關觸點的接通和斷開。對于順序控制程序，調試程序的主要任務是檢查程序的運行是否符合功能表圖的規定，即在某一轉換條件實現時，是否發生步的活動狀態的正確變化，即該轉換所有的前級步是否變為不活動步，所有的后續步是否變為活動步，以及各步被驅動的負載是否發生相應的變化。
在調試時應充分考慮各種可能的情況，對系統各種不同的工作方式、有選擇序列的功能表圖中的每一條支路、各種可能的進展路線，都應逐一檢查，不能遺漏。發現問題后應及時修改梯形圖和PLC中的程序，直到在各種可能的情況下輸入量與輸出量之間的關系完全符合要求。
如果程序中某些定時器或計數器的設定值過大，為了縮短調試時間，可以在調試時將它們減小，模擬調試結束后再寫入它們的實際設定值。
在設計和模擬調試程序的同時，可以設計、制作控制臺或控制柜，PLC之外的其他硬件的安裝、接線工作也可以同時進行。
02

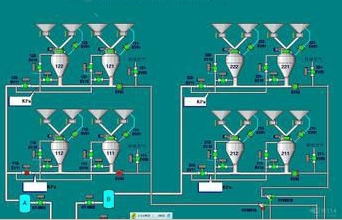

程序的現場調試

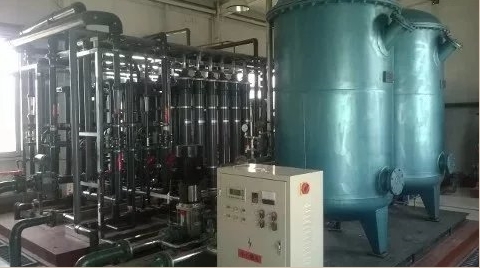

PLC程序現場調試指在工業現場，甩有設備都安裝好后，所有連接線都接好后的實際調試。也是PLC程序的最后調試�，F場調試的目的是，調試通過后，可交給用戶使用，或試運行。現場調試參與的人員較多，要組織好，要有調試大綱。依大綱，按部就班地一步步推進。開始調試時，設備可先不運轉，甚至了不要帶電。可隨著調試的進展逐步加電、開機、加載，直到按額定條件運轉。具體過程大體是:
03
具體過程如下：
1）、要查接線、核對地址。要逐點進行，要確保正確無誤�？刹粠щ姾藢�，那就是查線，較麻煩。也可帶電查，加上信號后，看電控系統的動作情況是否符合設計的目的。
2）、檢查模擬量輸入輸出�？摧斎胼敵瞿K是否正確，工作是否正常。必要時，還可用標準儀器檢查輸入輸出的精度。
3）、檢查與測試指示燈�？刂泼姘迳先缬兄甘緹簦瑧葘甘緹舻娘@示進行檢查。一方面，查看燈壞了沒有，另一方面檢查邏輯關系是否正確。指示燈是反映系統工作的一面鏡子，先調好它，將對進一步調試提供方便。
4）、檢查手動動作及手動控制邏輯關系。完成了以上調試，繼而可進行手動動作及手動控制邏輯關系調試。要查看各個手動控制的輸出點，是否有相應的輸出以及與輸出對應的動作，然后再看，各個手動控制是否能夠實現。如有問題，立即解決。
04
具體過程：
5）、半自動工作。如系統可自動工作，那先調半自動工作能否實現。調試時可一步步推進。直至完成整個控制周期。哪個步驟或環節出現問題，就著手解決哪個步驟或環節的問題。
6）、自動工作。在完成半自動調試后，可進一步調試自動工作。要多觀察幾個工作循環，以確保系統能正確無誤地連續工作。
7）、模擬量調試、參數確定。以上調試的都是邏輯控制的項目。這是系統調試時，首先要調通的。這些調試基本完成后，可著手調試模擬量、脈沖量控制。最主要的是選定合適控制參數。一般講，這個過程是比較長的。要耐心調，參數也要作多種選擇，再從中選出最優者。有的PLC，它的PID參數可通過自整定獲得。但這個自整定過程，也是需要相當的時間才能完成的。
8）、異常條件檢查,完成上述所有調試，整個調試基本也就完成了。但是好再進行一些異常條件檢查。看看出現異常情況或一些難以避免的非法操作，是否會停機保護或是報警提示。
|
